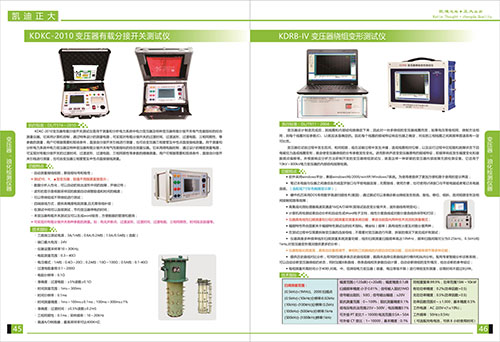

上次給大家介紹了KDB-11自動變壓器變比組別測試儀和KDBR-IV變壓器繞組變形測試儀，今天給大家介紹的的主角是KDKC-2010變壓器有載分接開關測試儀和KDRB-IV變壓器繞組變形測試儀。

首先給大家介紹的是KDKC-2010變壓器有載分接開關測試儀，KDKC-2010變壓器有載分接開關測試儀是用于測量和分析電力系統中電力變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用計算機控制，通過特殊設計的測量電路，可實現對有載分接開關的過度時間，過度波形，過度電阻，三相同期性等參數的測量，用戶可根據需求和現場條件，直接由分接開關引線進行測量，也可由變壓器三相套管及中性點直接接線測量。用于測量和分析電力系統中電力變壓器特種變壓器有載分接開關電氣性能指標的綜合測量儀器。它采用微電腦控制，通過設計的精密測量電路，可實現對有載分接開關的過度時間，過度波形，過度電阻，三相同期等參數的精準測量。用戶可根據需要和現場條件，直接由分接開關引線進行測量。

KDKC-2010變壓器有載分接開關測試儀可自動測量接線組別，聯結組標號和極性，測試Y0,Y變壓器，阻值不用換算直接顯示，數據分析人性化，可以自動的找出波形中間的故障，并做記號，波形的顯示是根據采樣回的數據自動調整阻值和時間的幅度，可以帶繞組或不帶繞組進行測試，四端接線方式，提供高精度電阻測量，且無需導線補償，在測試中間可以連續測試，節約變壓器停電的時間，本變壓器有載開關測試儀可以生成Word報告，方便數據的管理和查詢；可實現對有載分接開關各種參數的測量。如：有無開斷點，過渡波形，過渡時間=過渡電阻，三相同期性，時間段及阻值等

技術指標

三路獨立測試電源，3A、1A檔。0.6A、0.2A檔，1.0A/0.5A檔。（選配），端口最大電壓：24V，儀器設置采樣率10~30KHz，電阻測量范圍：0.3~40Ω，電壓模式：1A檔：0.4Ω~20Ω

0.2A檔：10Ω~100Ω, 0.5A檔：0.1~40Ω，過渡電阻量程：0.1~200Ω

電阻分辨率：0.1ms 準確性：過渡電阻：±0.5%讀數±0.2ms,三相同期性;0.1ms,采樣頻率：10~20KHZ,高速A/D轉換器，最高采樣率可達400KHZ;

接下來介紹的是KDRB-IV變壓器繞組變形測試儀，變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同。繞制方法相同，則每個線圈對應參數（CI,LI）就應該是確定的，因此每個線圈的頻域特性響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

變壓器在試驗過程中發生匝間，相間短路，或在運輸過程中發生沖撞，造成線圈相位相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有頻域特征，即頻率響應發生幅度變化和諧振點偏移等。并根據響應分析方法研究方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備，它適用于10KV-800KV電力變壓器的內部結構故障檢測。

KDRB-IV變壓器繞組變形測試儀軟件采用Windows平臺，兼容windows98/2000/windows7系統，為使用者提供了更加方便和易于使用的顯示界面，筆記本電腦與儀器之間通信由無線藍牙接口與平板電腦連接，無需接線，使用方便，也可使用USB接口與平板電腦連接（選配7寸彩色觸摸顯示屏）硬件芯采用DDS專用數字高速掃頻技術（美國），通過測試可以準確診斷繞組發生扭曲，鼓包，移位，傾斜，匝間短路變形及相間接觸短路等故障。高集成化微處理器高速雙通道16位A/D采樣（現場試驗改變分接開關，波形曲線有明變化），計算機將檢測結果自動分析和自動生成Word電子文檔，線性分度曲線或?qū)?shù)分度曲線供保存和打印。儀器具有線性掃頻測量和分段掃頻測量系統測量功能，線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達10MHz,頻率掃描間隔可分為0.25KHz，0.5kHz和1KHz,對變壓器變形情況提供更多分析，儀器智能化程度高，具有自動量程調節，單相和三相換線的內部自動切換功能，自動采樣頻率調節等多種功能；提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷的參考結論；每相測量所需時間小于40秒，對高，中，低繞組電力變壓器（容量，電壓登記不限）進行繞組變形測量，總需時間不超過8分鐘

掃頻測量范圍：（0.5KHZ）~（1MHz）,2000掃頻點，（0.5khz）-（10KHZ）分辨率：0.02KHZ,

（10khz）-（100KHZ）分辨率：0.2KHZ,（100khz）-（500KHZ）分辨率：1KHZ,（500khz）-（1000KHZ）分辨率：1KHZ,幅度范圍-（12dB）-（=20db）;幅度精度：0.1dB,掃描頻率精度：小于0.01%；信號輸入阻抗：1MΩ,信號輸出阻抗：50Ω,信號輸出幅值：±20V，阻抗測量范圍：0~100%,阻抗測量精度;0.1%,低電壓電抗法范圍：0~100%，阻抗測量精度：0.1%，低電壓電抗法范圍：25V-500V,電壓精度;0.1%，可外接PT變比：1~10000；電流范圍;0.5~50A,可外接CT變比：1~10000，基本精度：0.1%，同相重復率;99.9%,功率范圍：15W~10KW,有功功率精度：0.2%（功率因數>0.5），無功功率精度：0.5%（功率因數>0.5），功率因數范圍;0~±1.000;基本精度;0.5%,工作電源：AC 220V×（1±10%）工作頻率：50Hz±0.5Hz（可選配充電電池，可供8小時使用時間）
