變頻串聯諧振試驗成套裝置使用維護說明書

作者：王志龍來源：武漢凱迪正大電氣有限公司日期：2019-01-18 09:31:00閱讀：

KDXZ-II變頻串聯諧振試驗成套裝置如何做變壓器、GIS的交流耐壓試驗？

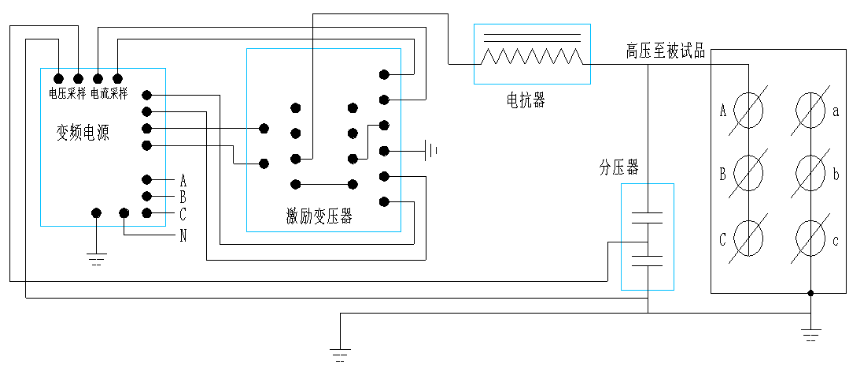

變壓器、GIS接線原理圖，如圖

常見變壓器繞組電容值如下表

60kV級全絕緣變壓器的電容（pF）

試品容量

類型

630

(kVA)

2000

(kVA)

3150

(kVA)

6300

(kVA)

800

(kVA)

16000

(kVA)

35kV變壓器

16000

(kVA)

高壓—地

2700

4100

4600

5900

7000

8200

8000

低壓—地

4200

6600

7900

10000

11000

15300

15000

對于表中沒有列出的變壓器，可根據表中的上、下容量近似地估算。同容量的雙繞組變壓器，其繞組電容量要比三繞組變壓器的小。

110kV中性點分級絕緣變壓器的電容（pF）

試品容量類型		50000 (kVA)	31500 (kVA)		20000 (kVA)		10000 (kVA)		5600 (kVA)
高壓—中壓、低壓、地		14200	11400		8700		6150		4200
中壓—高壓、低壓、地		24800	11800		13200		9600		--
低壓—高壓、中壓、地		19300	19300		12000		9400		6800
試品型號				SEPSL-63000		SSPSL-120000		SSPSL-240000
類型	高壓—中壓、低壓及地			12100		13500		17050
	中壓—高壓、低壓及地			18500		19700		23260
	低壓—高壓、中壓及地			18200		23600		29940
試品型號				SFPL-240000		SFP-360000		SFPSZL-120000
類型	高壓—中壓、低壓及地			32230		33910		38020
	中壓—高壓、低壓及地			--		--		23260
	低壓—高壓、中壓及地			22470		23790		22160
OSPSG-180000 （220/110自耦)（220/110/35kV）	高、中壓對低壓及地			32290
	低壓對高壓及地			19440

注：表中的間隔是指一個完整的間隔，即一個完整的回路中的有關設備，例如：母線、開關、正/副母刀閘、線刀、接地刀閘、CT，等等。

常規試驗設備所配電抗器均按耐壓試驗電壓及電流5min工作考慮，如有特殊要求，請在訂貨時指出。
