自動絕緣材料耐壓試驗裝置操作說明。

階段升壓模式：

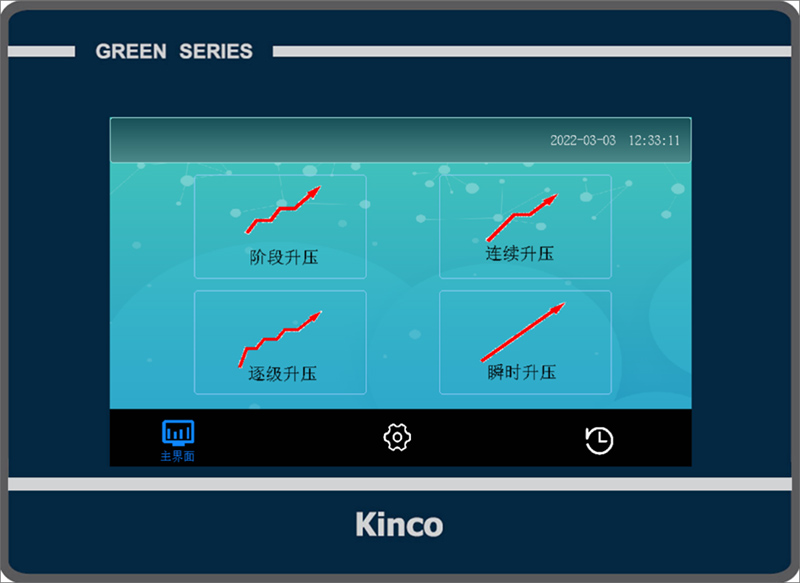

1、按相關試驗規程連接好測試線，合上電源，系統開機進入主界面，如圖：



2、點擊“階段升壓”圖標，進入階段升壓模式的試驗參數設置：如圖



①：輸入試品編號、試品厚度參數及試驗類型；
②：輸入過壓保護及泄露電流保護值，輸入保護值超過設備的最大上限值，軟件會提示“參數超限制”并且確定按鈕會消失！
③：本模式為3階段模式，輸入對應的電壓值及耐壓時間，設備會按照：初段-中段-后段來執行；

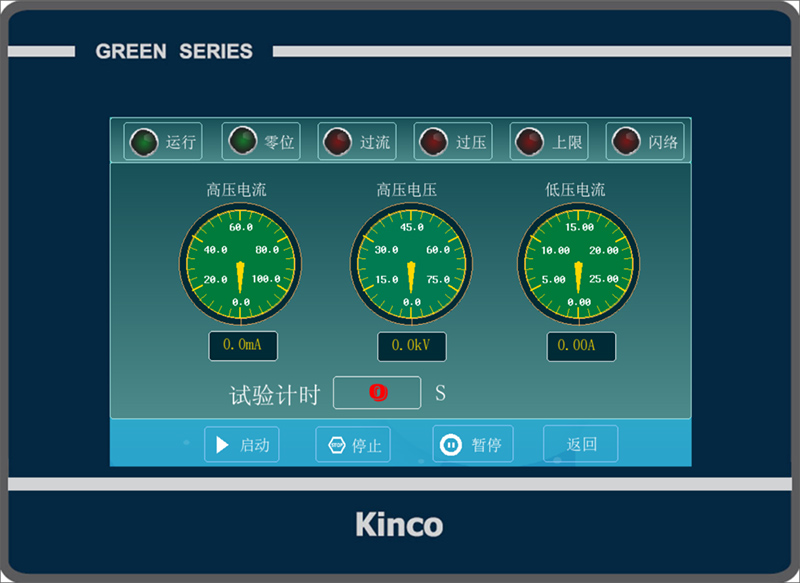

④：例如：設置初段電壓為：5kv,耐壓時間為10s;中段電壓為：10kV.耐壓時間為：30S；后段電壓為：20kV,耐壓時間為：60S；點擊“確定”圖標后，軟件會進入試驗界面（見圖4）；點擊“開始試驗”圖標，設備開始合閘升壓到初段電壓：5kV后，然后開始初段耐壓計時；計時結束后，設備開始升壓到中段電壓：10kV后，開始中段耐壓時間；中段耐壓計時結束后，設備開始升壓到后段電壓20kV,然后開始后段耐壓計時；后段耐壓計時結束后，設備會自動降壓歸零分閘，點“返回”圖標返回主界面。
⑤：升壓速率方式同上一樣。




連續升壓模式：

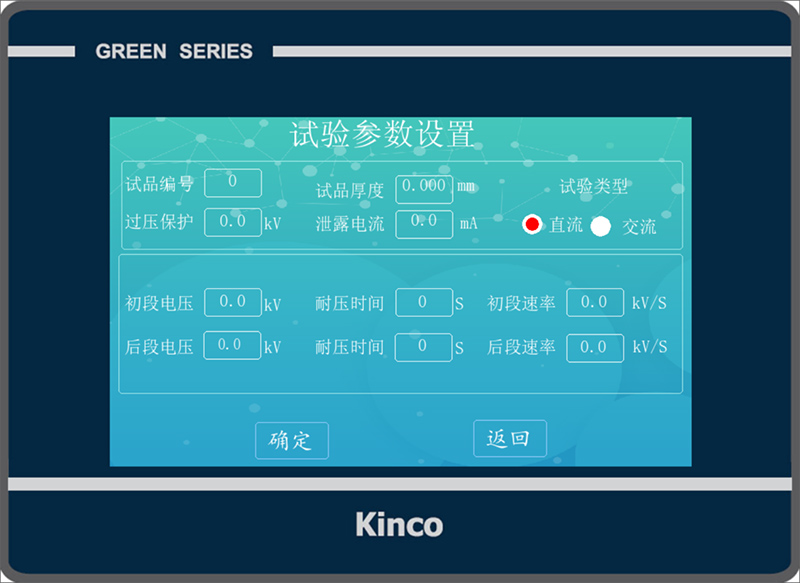

點擊“連續升壓”圖標，進入連續升壓模式的試驗參數設置：如圖



1、輸入相應的試品參數及試驗類型；
2、此模式為2階段模式；操作方式同“階段升壓”方法相同；


琢級升壓模式:

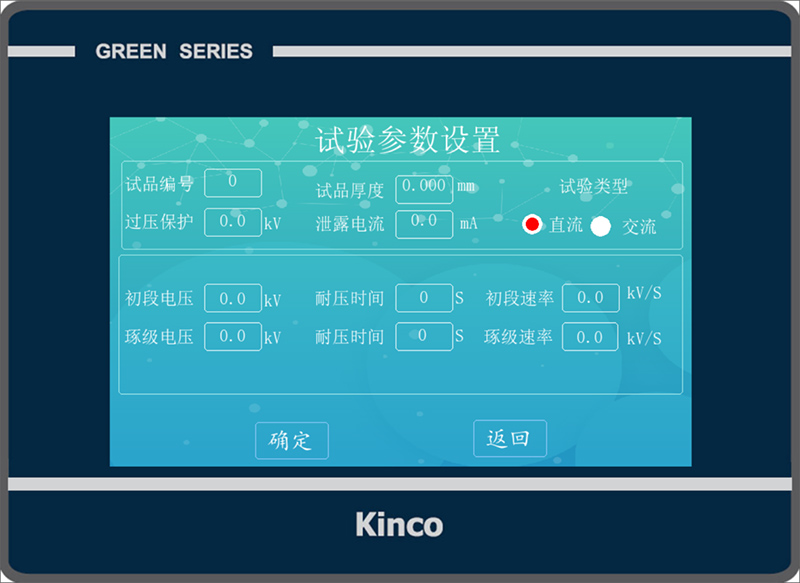

點擊“琢級升壓”圖標，進入琢級升壓模式的試驗參數設置：如圖




1、輸入相應的試品參數及試驗類型；
2、此模式為無限階段模式；操作方式如下：
3、例如：設置初段電壓為：10kV，初段耐壓時間為10S;琢級電壓為：2kV,琢級耐壓時間為：5S；過壓保護為：50Kv;泄露電流為：50mA;
升壓速率同階段模式原理相同；點擊“確定”圖標進入到試驗界面，點擊“啟動”圖標，設備會自動升壓到初段電壓10kV;耐壓10S;然后設備會繼續升壓2kV,至12kV，然后計時5S；然后一直無限次數循環，一直到試品擊穿泄露電流超過設備的保護值，設備會自動斷電并且彈出擊穿時的電壓電流記錄值；


瞬時升壓模式：

1、輸入相應的試品參數及試驗類型；

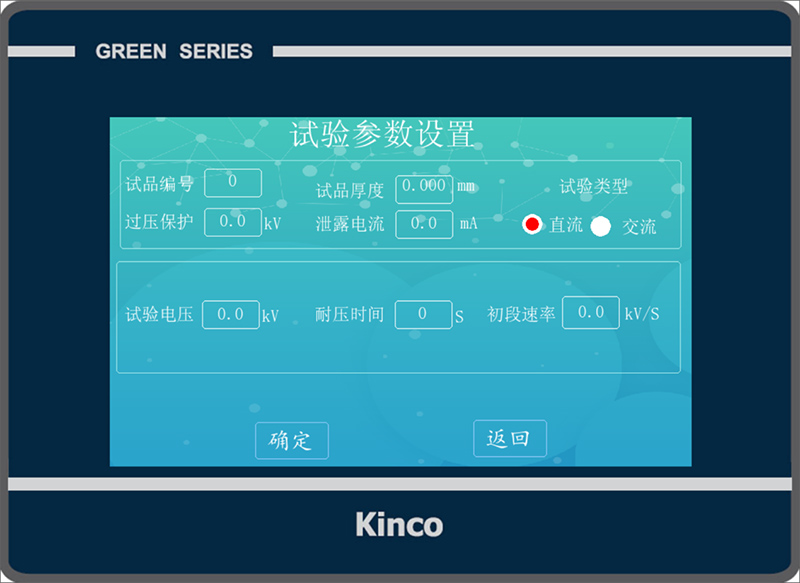

2、此模式為1階段模式；操作方式為普通工頻耐壓模式；見圖：
